Компенсатори СМО Іспанія для систем трубопроводів

Трубопровідна арматура достатньо часто стикається з варіаціями тиску та температури під час роботи. Ці зміни пов'язані з коливаннями температури робочого середовища, зношуванням труб, властивостями потоку і тиском середовища. Наприклад, водопровідні системи, які розташовані в землі, піддаються впливу зовнішнього середовища (наприклад, ґрунту), що залежить від пори року і змінює температуру. Усі ці коливання впливають на розширення та стиск матеріалу, з якого виготовлені труби. Хоча ці зміни можуть бути непомітними, вони все ж можуть призвести до пошкоджень системи, тому що будь-яка тріщина може призвести до витоку робочого середовища. Для забезпечення більшої "еластичності" та здатності системи пристосовуватися до варіацій тиску уникаючи пошкоджень необхідно встановити компенсатори.

У нашому випадку, існують два типи компенсаторів: осьові сильфонні компенсатори та гумові компенсатори.
Давайте розглянемо кожен з них:

Сильфон є пружною гофрованою оболонкою зі сталі, яка може стискуватися або розтягуватися під впливом зміни температури, тиску або моменту сили. Сильфон характеризується міцністю та осьовою стійкістю.

Сильфонні компенсатори призначені для використання в трубопровідних системах з високими температурними режимами експлуатації, а також для роботи при великих перепадах тиску. Вони поглинають вібрації та компенсують незначні відхилення в систем, компенсують температурні і осьові розширення труб, а також сприяють зниженню вібрацій у системах і поглинають гідроудари.

У виробника компенсаторів СМО Іспанія існують два типи осьових сильфонних компенсаторів, які розрізняються залежно від методу кріплення:

• Фланцеві
• Під зварювання

Компенсатори сильфонні фланцеві серія 42А СМО Іспанія

Доступні до замовлення в діаметрах від DN 32 - DN 600. Інші розміри - по запиту!

Сильфонні компенсатори призначені для витримування різних видів деформацій, включаючи:

• Розтягування від +5 мм до +10 мм, залежно від діаметра прохідного отвору.
• Стиснення від -25 мм до -40 мм, залежно від діаметра прохідного отвору.
• Скос і згин (у меншій мірі).

Важливо звернути увагу на характеристики осьових сильфонних компенсаторів, оскільки вони можуть витримувати деформації в межах зазначених значень (див. Таблицю 1 і Таблицю 2).

Установка сильфонних компенсаторів здійснюється за допомогою фланців, і це можливо при будь-якому способі прокладання трубопроводу, як для наземних, так і для підземних систем. Не потрібно окремо будувати спеціальну камеру для їх встановлення. Усі компоненти забезпечені захистом від корозії.

Фланцеве кріплення забезпечує повну герметичність, вільний протік робочого середовища і не впливає на напір (тиск).

Сильфонні компенсатори під зварювання доступні у діаметрах від DN 15 до DN 300.

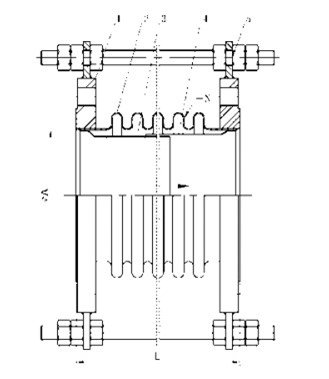

Рис. 1 Схема фланцевого сильфонного компенсатора

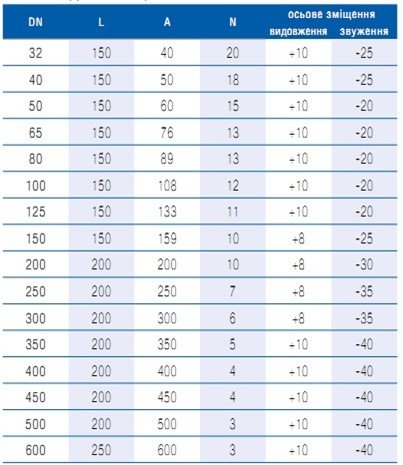

Таблиця 1.Розміри сильфонного  фланцевого компенсатора в мм

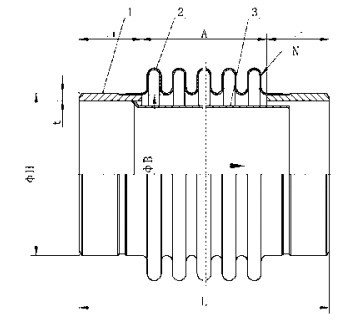

Рис.2 Схема приварного сильфонного компенсатора

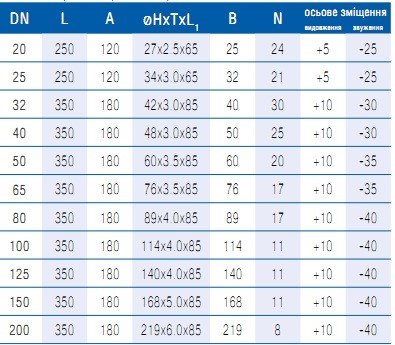

Таблиця 2. Дані розмірів сильфонного компенсатора приварного в мм

Компенсатори сильфонні стандарти відповідності:

• гідростатичні випробування EN 12266-1, клас А;
• європейський сертифікат (сертифікат відповідності СЕ)
• фланці згідно ISO 7005-1 (EN1092-2)

Оскільки дані компенсатори виготовлені з неражавіючої сталі AISI 304 то вони працюють в температурному діапазоні -90 +400 оС. Компенсатори сильфонні застосовуються в агресивних, нейтральних і лужних середовищах і для пари.

Області застосування компенсаторів:

• Нафтова, газова та хімічна промисловість
• Системи опалення багатоповерхових будинків
• Енергетичний комплекс
• Суднобудування та автомобілебудування
• Автомобілебудування і моторобудування
• Будівництво та експлуатація теплових мереж
• Військово-промисловий і авіакосмічний комплекс
• Атомна промисловість

Якщо Вам більше потрібні компенсатори для гасіння вібрацій осьових зсувів та вигинів, то зверніть увагу на гумові компенсатори або їх ще називають вібровставки.

Характеристика гумових компенсаторів СМО серія 41А:

Гумова вставка дуже гнучка, працює в температурному режимі -10 +80 оС. Кріпиться за допомогою фланців або різьби. Матеріал NBR/EPDM, армований тканим кордом. Продукція, діаметри DN 32 - DN 600. Тиск на розрив від 60 Бар. Робоче середовище вода, повітря, слабоагресивні середовища.

Області застосування вібровставок:

• Теплові мережі
• Системи вентиляції
• Системи охолодження
• Системи опалення найрізноманітніших підприємств
• Системи каналізації
• Систем водопідготовки та водоочищення

Компенсатори гумові стандарти відповідності:

• гідростатичні випробування EN 12266-1, клас А;
• європейський сертифікат (сертифікат відповідності СЕ)
• фланці згідно ISO 7005-1 (EN1092-2)

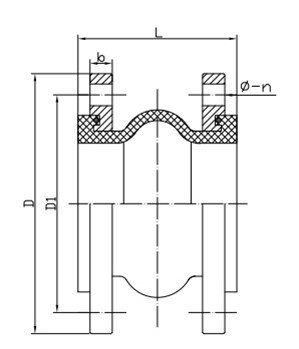

Рис.3 Схема фланцевого гумового компенсатора

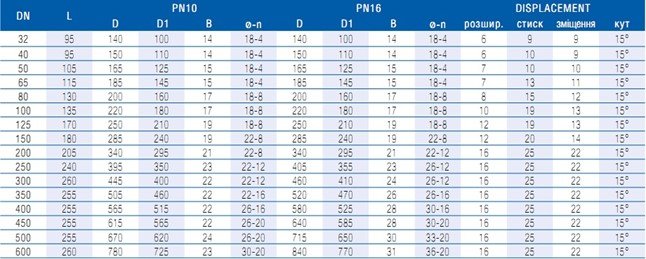

Таблиця 3. Дані розмірів гумового компенсатора фланцевого в мм

Рис.4 Види деформацій гумового компенсатора фланцевого

Підіб'ємо підсумки всього вищесказаного в таблицю

Характеристика	Сильфонні компенсатори серія 42А	Гумові компенсатори серія 41А
Діапазон робочих температур	–90 +400 оС	-10 +80 оС
Герметичність	100%	100%
Типи зміщень	розтяг стиск скіс та вигин (в меншій мірі)	гасіння вібрацій осьові зміщення згини розтягування та стиснення (в меншій мірі)
Робоче середовище	нейтральне кислоти луг пар	вода повітря луг
Гідростатичні випробовування	EN 12266-1, клас А	EN 12266-1, клас А

Купити компенсатори сильфонні , купити віброкомпенсатори можливо у кампанії СМО Україна.

ТОВ СМО Україна – ваш надійний, якісний та перевірений постачальник компенсаторів іспанського виробництва та інших типів запірної арматури в Україні.
