Сучасний архітектурний тренд на максимальну інсоляцію та візуальну відкритість простору зробив скляні огорожі стандартом для житлових та комерційних об'єктів преміум-сегмента. У таких проектах сходи та атріуми перестають бути просто функціональними елементами, перетворюючись на центральні об'єкти інтер'єру. Однак за зовнішньою легкістю конструкції прихована складна інженерна робота, де ключову роль відіграє метод фіксації скла до несучої основи.
Конструктивна логіка самонесучого скла
Традиційні перила базуються на стійковій системі, де основне навантаження припадає на вертикальні опори з металу або дерева. У прозорих системах жорсткість конструкції забезпечується за рахунок використання загартованого багатошарового скла (триплексу) товщиною від 12 до 19 мм.

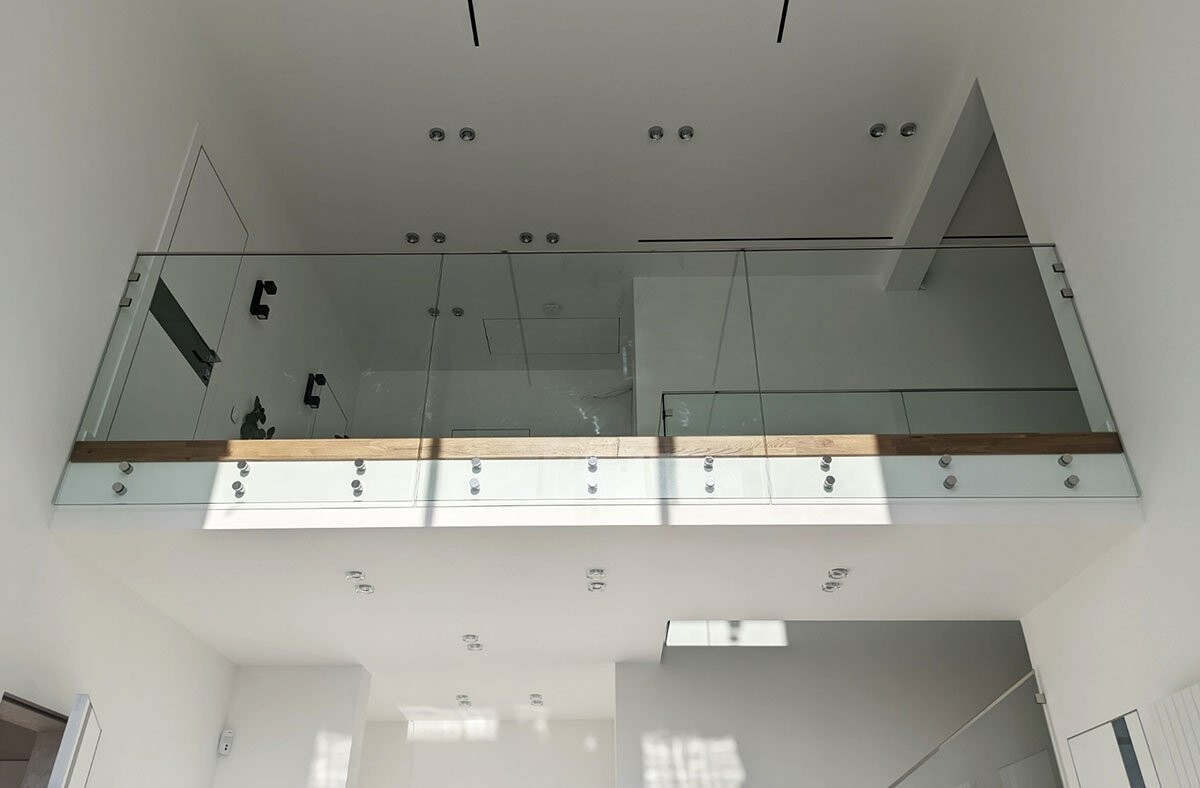

Головним викликом стає передача статичних та динамічних навантажень від скляного полотна до маршу сходів або міжповерхового перекриття. Існує два основних методи реалізації таких систем: монтаж у затискний алюмінієвий профіль та точкове кріплення до торця. Останній метод (так званий «дистанційний монтаж») часто обирають архітектори, які прагнуть залишити торці східців відкритими, що створює візуальний ефект «левітації» огорожі в повітрі.
Технологія точкової фіксації: роль дистанції та рутелів
При бічному монтажі скляних полотен критично важливо забезпечити стабільний простір між склом та торцем східців. Це необхідно не лише з естетичних міркувань, а й для компенсації термічного розширення матеріалів та зручності обслуговування конструкції.

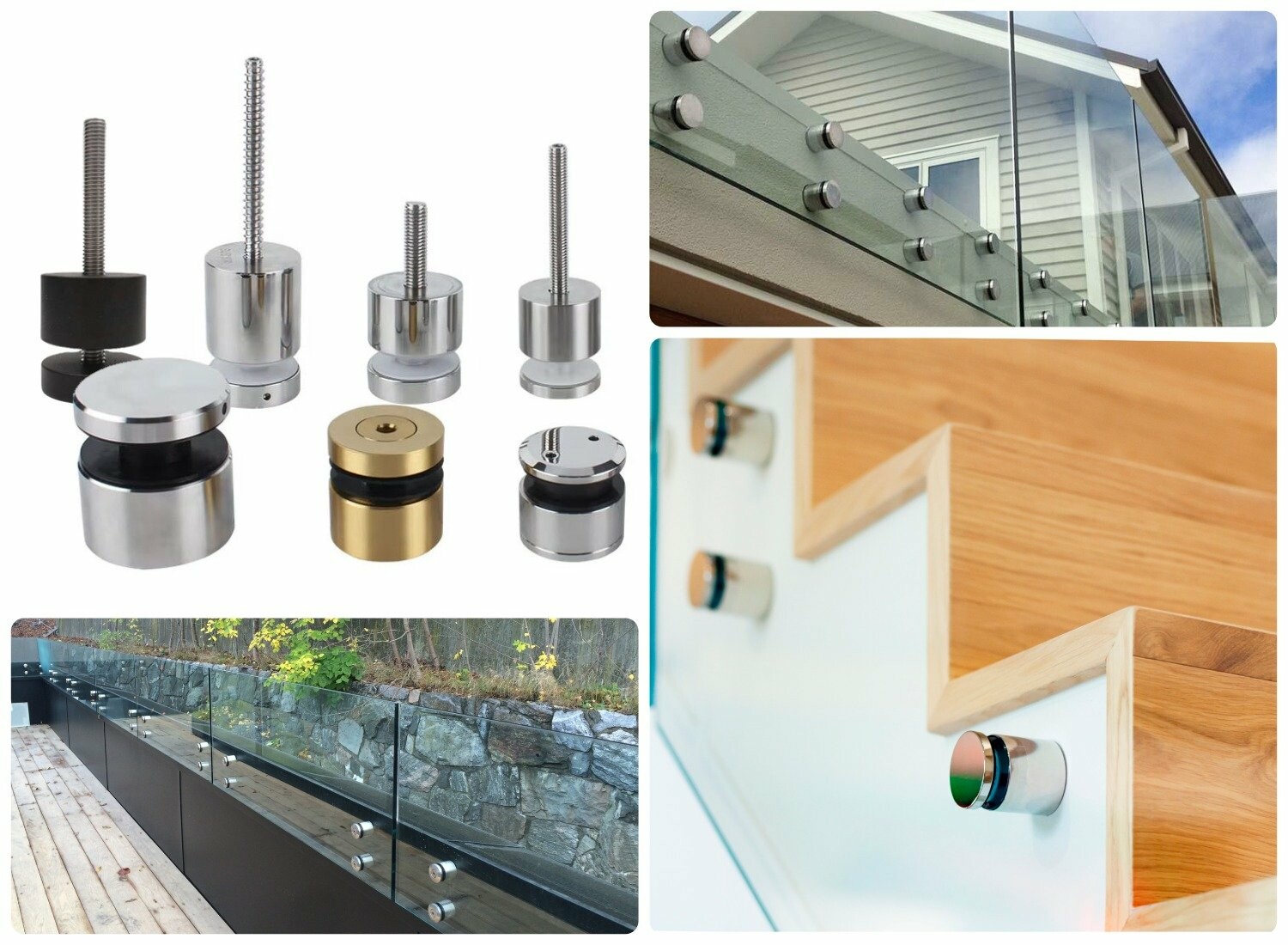

Для вирішення цього завдання застосовуються спеціалізовані дистанційні тримачі для скла, які в професійному середовищі часто називають рутелями. З інженерної точки зору, вибір параметрів цих елементів базується на трьох критичних показниках:
- Плече важеля та висота панелі: Чим вища скляна панель, тим більше навантаження на відрив припадає на верхній ряд кріплень. Для стандартного огородження висотою 1000–1100 мм зазвичай використовують дві пари точок кріплення на кожну секцію скла.
- Діаметр опорної площини: Для приватних інтер’єрів з помірним трафіком стандартом є тримачі діаметром 40–45 мм. У місцях великого скупчення людей (торгові центри, аеропорти) застосовуються посилені моделі діаметром 50 мм, що забезпечує більшу площу розподілу тиску на скло.
- Виліт (дистанція): Стандартний зазор становить 20–30 мм. Це дозволяє «обійти» декоративні накладки на сходах або забезпечити місце для встановлення контурної LED-підсвітки.
Технічний нюанс: Отвори у склі мають бути прораховані та виконані до моменту загартування полотна. Після термічної обробки будь-яке механічне втручання призведе до руйнування скла. Крім того, діаметр отвору має бути на 2–4 мм більшим за діаметр шпильки тримача для встановлення захисної пластикової втулки.
Вибір матеріалів у контексті довговічності
Оскільки дистанційні тримачі є частиною силового каркасу, до якості металу висуваються підвищені вимоги. Нержавіюча сталь марки AISI 304 є оптимальним вибором для інтер'єрних рішень завдяки високій міцності та стійкості до окислення. Однак для зовнішніх сходів, терас або об'єктів у прибережних зонах фахівці рекомендують використовувати сталь AISI 316. Вона містить молібден, що робить її інертною до хлоридів та агресивних атмосферних впливів.
Щодо обробки поверхні, вибір зазвичай стоїть між дзеркальним поліруванням та сатинуванням:
- Полірована сталь ідеально поєднується зі склом, створюючи єдину блискучу поверхню, проте вимагає частішого догляду.
- Сатинована (матова) поверхня є більш практичною: на ній менш помітні відбитки пальців та дрібні подряпини, що виникають під час прибирання.
Типові помилки проектування та монтажу
Навіть найдорожча фурнітура не гарантує безпеки при неправильному монтажі. Редакторський огляд експертних думок дозволяє виділити три головні помилки:
- Прямий контакт «метал-скло»: Відсутність еластичних прокладок (EPDM або силікону) призводить до виникнення точкових напружень. При найменшій вібрації будівлі або термічному розширенні це спричиняє появу тріщин.
- Ігнорування нерівностей основи: Бетонні або металеві торці сходів рідко мають ідеальну геометрію. Використання регульованих дистанційних тримачів дозволяє нівелювати відхилення до 5–10 мм, виставляючи скляні панелі в ідеальну лінію.
- Недостатня глибина анкерування: При бічному монтажі в бетонну основу глибина залягання анкера має бути не менше 80–100 мм, щоб витримати момент сили на виривання.
Взаємодія з іншими вузлами: поручні та захист кромки
Хоча самонесуче скло виглядає завершеним, для підвищення комфорту та безпеки (особливо в сім'ях з дітьми) часто додається поручень. У таких системах він може бути накладним (одягатися безпосередньо на верхній торець скла через ущільнювач) або виносним.
Виносний поручень фіксується за допомогою спеціальних кронштейнів, які також мають точкове кріплення через скло. Це дозволяє зберегти загальну стилістику проекту. Для таких конструкцій зазвичай використовують нержавіючу трубу ø42,4 мм або профільну трубу 40х40 мм, що гармоніює з геометрією тримачів.
Проектування скляних огорож на дистанційних тримачах — це баланс між естетикою мінімалізму та суворими нормами безпеки. Успіх реалізації такого вузла залежить від якості фурнітури, точності розмітки отворів та правильного вибору марки сталі. При дотриманні технології монтажу така конструкція здатна витримувати значні динамічні навантаження, залишаючись при цьому візуально легкою в інтер'єрі.
